1． 用途
PG型破碎机是为处理混在管道中的固体物质而开发的新型污水处理设备。该机能将混在管道中的
布片、木片、空瓶罐等固体物.送到破碎机中粉碎，而水可流过，以防止管道.处理设备的堵塞，保
证管道.处理设备正常运行。该设备既可以与传统泵站配合使用，也可以单独使用，主要适用于污
水处理厂和中转泵站。
本机所能破碎的物品有：破布、玻璃、纸制品、木制品、生理用品、空罐、渣滓、橡胶制品、绳类、
软管、皮制品、塑料品等。
2． 适用环境.
该设备可安装于各种干式环境中，如室外，地下室，工作间等。
3、产品特点
1、在水中进行破碎处理，既能保护水处理设备，又可避免臭气外泄，保护环境。
2破碎性能优良，具有过载保护功能，运行安全可靠，可自动控制。如果破碎机在破碎污水中
固体物时产生过载，就会产生过载电流，电控系统会自动动作，破碎机会立刻出现瞬间反转，将
固体物排出，恢复正常工作。3安装及维修保养简单。
4、 结构及工作过程
PG破碎机主要由立式破碎机、管道连接、电控箱等构成。立式破碎机主要由驱动部件、主动轴、
从动轴、铣刀、机械密封、壳体等构成。破碎机驱动部件带动主动轴转动，同时主动轴通过精密
齿轮带动从动轴转动，使固定于两轴上的铣刀呈逆向旋转，而将固体物咬挤破碎。
4.1结构特点：
4.1.1破碎机减速机及电动机采用轴装式伞齿轮斜齿轮减速器，使得破碎机结构紧凑，安装维护更
为方便。
4.1.2立式破碎机主动轴和从动轴转速不一，以便铣刀间夹渣的自清。
4.1.3立式破碎机所用铣刀呈左螺旋状和右螺旋状，装入主动轴和从动轴后再按左螺旋状和右螺旋
状布置，以减少破碎力，提高破碎机传动平稳性。
4.1.4立式破碎机轴承部采用机械密封，以保护立式破碎机轴承正常工作。
4.2独立的切割刀片和垫片
4.2.1切割刀片和垫片用高强度合金钢，表面打磨均匀并硬化处理至小45-50HRC。
4.2.2切割刀片、垫片和轴之间水平间隙不超过0.65mm，确保切割刀片正常驱动，减少磨损，并增
加垫片的压力。
4.2.3为保证颗粒大小，刀片齿尖高度不应超过齿根直径13 毫米。
4.3轴
破碎机的驱动轴和被驱动轴由高强度合金钢制成,调质处理,满足强度要求.
4.4.底座和机壳
破碎机底座由球墨铸铁铸造而成，有一个导流装置，它在引导固体颗粒直接进入粉碎型格栅的同时，
可起保护轴衬的作用。上机壳是球墨铸铁。
4.5减速器
减速器性能良好，适应于恶劣环境，具有较大的减震能力。
4.6电机
采用IP55电机，在空气中的电机可正常使用。马达额定功率是2.2KW，220/380 V/3 ph/50 Hz，马达
服务系数为1.15 ，在满负荷时，效率因子不低于85%，功率因子不低于80%。

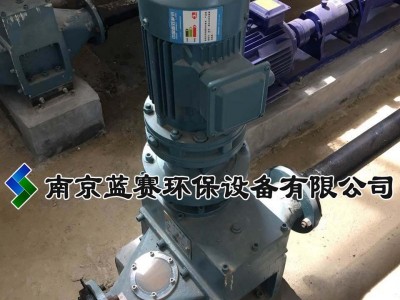

南京蓝赛PG型管式粉碎型格栅
